    浅析摆线减速机结构图特征工作原理优势用途

    发布日期:2018-11-01 发布者:天津威尔森



      今天小编了解到了摆线减速机结构图特征工作原理优势用途,快一起来了解吧。


        XB摆线减速机传动原理

      摆线针轮减速机根据K-H-V少齿差行星传动原理设计而成的,行星轮(摆线轮)轮齿为摆线齿,太阳机构摆线轮轮(针轮)为针齿,两者组成了摆线针轮合副,针轮齿数Zp与摆线轮齿数Zc的差为1。在传动过程中,转转臂臂将输入运动传递给摆线轮。由于固定针轮的作用,摆线轮产生与输入运动相反的低速自转运动,再通过W机构输出。

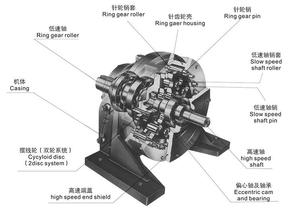

      XB摆线减速机结构

      摆线针轮减速机主要由四部分组成(结构见图

      转臂转臂是由输入轴和偏心套组成,偏心套上的两个偏心互成180°。为减少摩擦损失,在偏心套与摆线轮之间装有两个滚柱轴承。

      摆线轮摆线轮的齿形为为短幅外摆线等距曲线。本来按运动要求仅用一个摆线轮就可以传递运动(见图1),当为了使输入轴达到静平衡和提高运动的轴载能力,故采用两个完全相同的奇数齿摆线轮,分别装在偏心套上。两摆线轮位置相差180。

      针轮针轮是由一个针轮壳和装在针轮壳等分针齿销孔的偶数个针齿销所组成的。在针齿销上可装针齿套,以减少合摩擦损失机构通常把由输出轴、销轴及摆线轮所组成的机构称为W机构。摆线轮与输出轴之间的连接是靠销轴来实现的。

      销轴的一端固定在输出轴的法兰上,另一端插入两摆线轮的等分销孔中。为减少摩擦损失,在销轴的悬臂上装有销套。

      XB摆线减速机优势特点

      传动比较大:一级减速时传动比为1/9~1/87;两级减速时传动比为1/99~1/7569;根据需要可以采用更多级组合。

      传动效率高:由于该机啮合部位采用了滚动啮合,平均效率可达90%以上体积小、重量轻:由于不权采用了行星传动原理,输入轴和输出轴在同一轴线上,而且有与电动机直联呈体的独特之处,因而本机具有结构紧凑,体积小、重量轻的特点。

      故障少、寿命长:本机主要传动啮合件使用轴承钢制造,因此机械能好,耐磨性能好,再加采用滚动摩擦故使之故障少、寿命长。

      运转可靠平稳:本机传动过程中为多齿啮合,所以使之运转平稳可靠、噪声低。

      拆装方便,容易维修:由于结构设计合理拆装简单便于维修。

      XB摆线减速机用途:

      污水处理搅拌,化工厂反应釜,钢厂,,铜业,食品,橡胶,化工,电力,能源,环保,冶金,港口冶金矿山、石油化工、建筑、起重运输、纺织印染、工程机械、食品工业等行业。

      本机还具有过载能力强、耐冲击、惯性力矩小适用于起动频繁和正反转的特点
